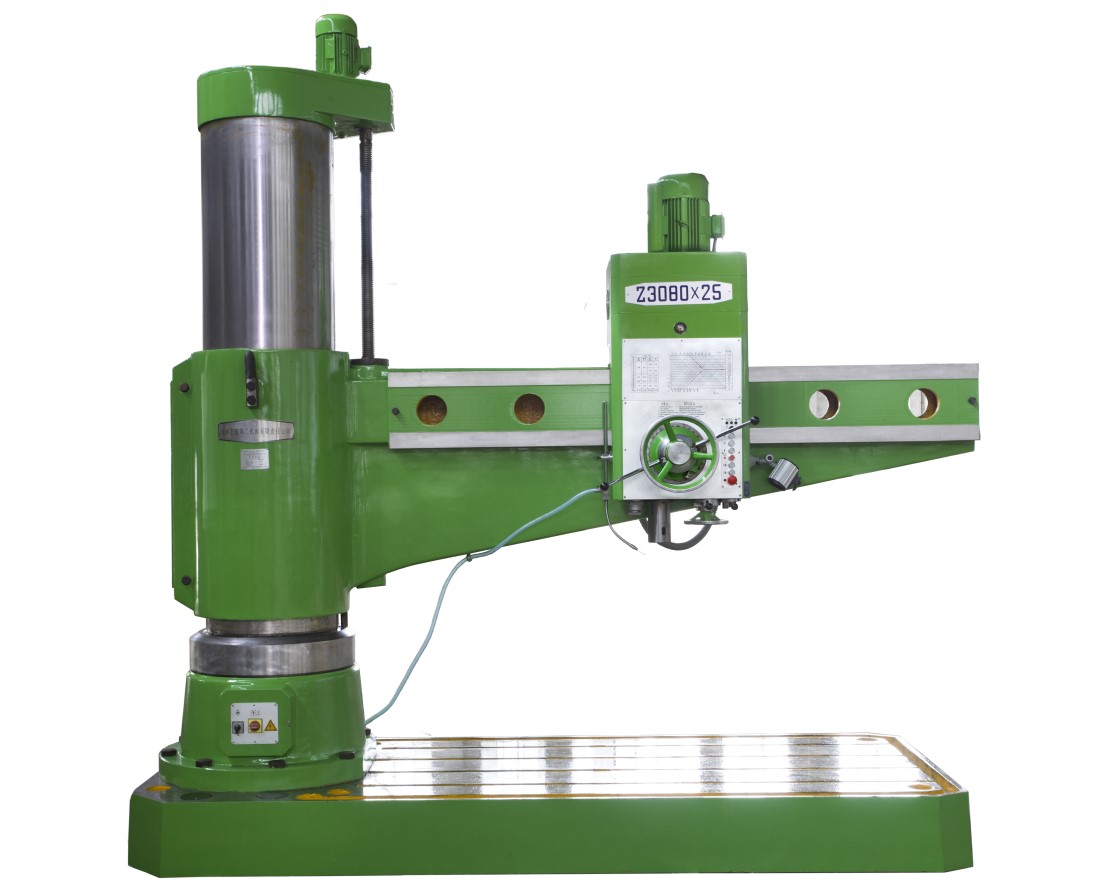

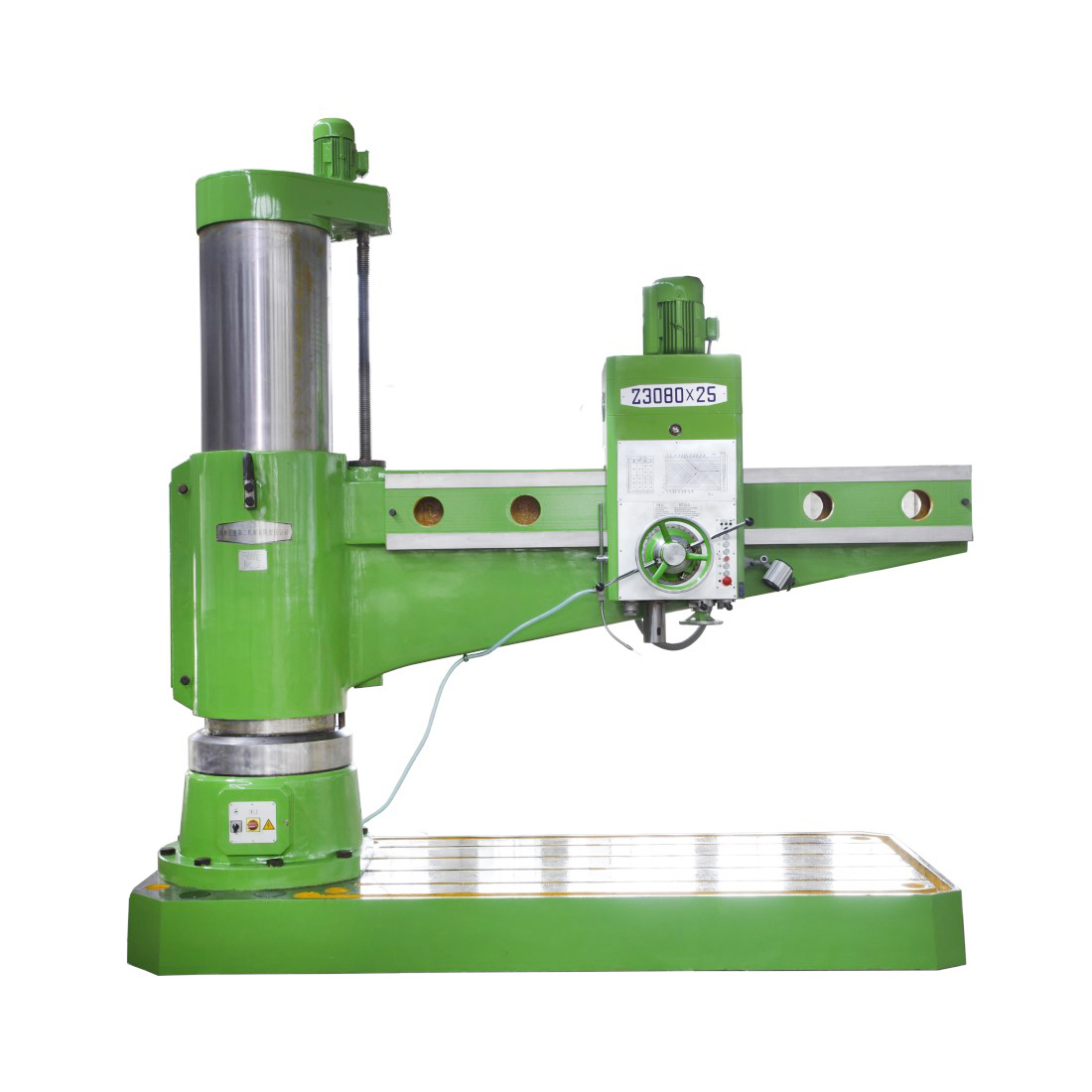

Z3080×25型搖臂鉆床，是參照國際標準設計制造成功的多功能新系列產品，機床采用液壓預選變速；主軸箱，搖臂，立柱均由液壓夾緊；主軸正反轉，停車（制動），空檔用一個手柄操作。它具有性能完善，使用安全，可靠，方便，易于維修，精度高，剛性好，壽命長等優點。用來鉆孔，擴孔，鉸孔，攻螺紋和鏜孔。廣泛適用于機械加工各部位。
一．技術參數 1、最大鉆孔直徑80 Mm 2、主軸中心線至立柱母線距離 最大2500 Mm；最小500 Mm。 3、主軸端面至底座工作面距離最大2000 Mm；最小550 Mm。 4、搖臂升降距離1000 Mm 5、搖臂升降速度1.02m/min 6、搖臂回轉角度+180° 7、主軸錐孔(莫氏) No.6 Morse。 8、主軸行程450 Mm。 9、刻度盤第轉鉆孔深度151 Mm。 10、主軸允許最大扭轉力矩1568N·m 11、主軸允許最大進給抗力35kN 12、主軸轉速級數16。 13、主軸變速范圍16-1250 R/min 14、主軸進給量級數16 15、主軸進給量范圍0.04-3.2 Mm/r 16、主電機功率7.5 Kw 17、電壓380、440/220 V 18、機床凈重重量11000 Kg 19、機床輪廓尺寸(長*寬*高) 3780*1400*3785mm 二、機床主要結構及性能特點 1、機床主要部分 機床主要由：主軸變速傳動機構、主軸進給變速機構、主軸進給及操縱機構、主軸箱夾緊機構、主軸及平衡機構、立柱夾緊機構、搖臂升降及夾緊機構、液壓系統等組成。 2、結構布局 Z3080×25型搖臂鉆床采用傳統的搖臂鉆床結構方式。性能及特點： 1）、采用液壓變速機構，可節省輔助時間； 2）、主軸正反轉、停車（制動）、變速、空檔用一個手柄控制，操縱輕便； 3）、所有操縱手柄集中安放在很方便的部位，操縱輕便； 4）、主軸箱移動及搖臂回轉輕便、靈活； 5）、主軸箱、搖臂、內外柱采用液壓驅動菱形塊夾緊機構，夾緊力大，夾緊前后主軸位移量小，同時主軸箱內外柱可單獨或聯合夾緊放松； 6）、搖臂上導軌、主軸套筒及內外柱回轉滾柱配合面等處，均進行表面游淬火處理，可延長機床使用壽命； 7）、有完善的安全保護裝置和外柱防護裝置。例如搖臂升降有保險機構，主軸有限位保險，主傳動超扭矩摩擦保險離合器，進給有鋼球保險離合器，外柱有防塵圈，電源接地等，可以保證機床安全工作； 8）、電器箱蓋翻蓋方式的改變，使電器的安裝和維修更加方便，外觀更具觀賞性； 9）、電路更改走線方式，電器操作按鈕集中安置，這使此機床更加安全，操作更加方便。 4．安全防護 機床的安全及防護符合GB15760金屬切削機床安全防護通用技術條件。機床電氣按照GB/T5226.1-96“工業機械電氣設備通用技術條件”要求進行。 三．裝 箱 單
