Z3040×16A型搖臂鉆床，是參照國際標準設計制造成功的多功能新系列產品，機床采用液壓預選變速；主軸箱，搖臂，立柱均由液壓夾緊；主軸正反轉，停車（制動），空檔用一個手柄操作。它具有性能完善，使用安全，可靠，方便，易于維修，精度高，剛性好，壽命長等優點。用來鉆孔，擴孔，鉸孔，攻螺紋和鏜孔。廣泛適用于機械加工各部位。
一．技術參數
1、最大鉆孔直徑40 Mm
2、主軸中心線至立柱母線距離 最大1600 Mm；最小350 Mm。
3、主軸端面至底座工作面距離最大1215 Mm；最小315 Mm。
4、主軸箱水平移動距離 1250 mm
5、搖臂升降距離600 Mm
6、搖臂升降速度1.2m/min
7、搖臂回轉角度360°
8、主軸錐孔(莫氏) No.4 Morse。
9、主軸行程315 Mm。
10、刻度盤第轉鉆孔深度122.5 Mm。
11、主軸允許最大扭轉力矩400N·m
12、主軸允許最大進給抗力16kN
13、主軸轉速級數16。（25/40/63/80/100/125/160
/200/250/320/400/500/630/800/1250/2000）
14、主軸變速范圍25-2000 R/min
15、主軸進給量級數16
（25/40/63/80/100/125/160
16、主軸進給量范圍0.04-3.2 Mm/r
17、主電機功率3 Kw
18、電壓380、440/220 V
19、機床凈重重量3500 Kg；毛重4000 Kg
20、機床輪廓尺寸(長*寬*高) (219)249 (289)*104*(243)284 Cm
21、包裝箱尺寸(長*寬*高) (240)260(310)*110*255 cm

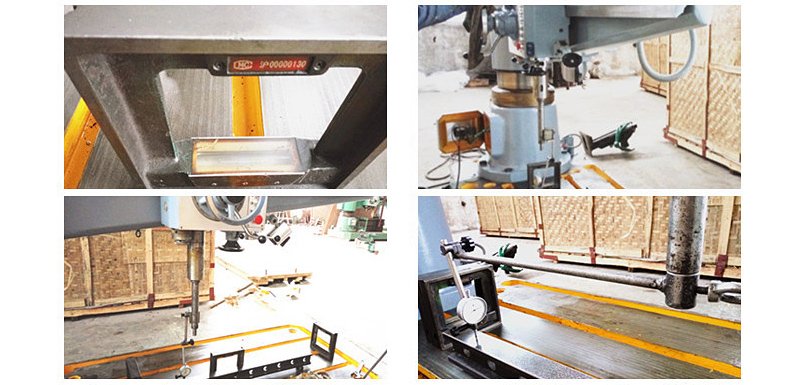

二、機床主要結構及性能特點
1、機床主要部分
機床主要由：主軸變速傳動機構、主軸進給變速機構、主軸進給及操縱機構、主軸箱夾緊機構、主軸及平衡機構、立柱夾緊機構、搖臂升降及夾緊機構、液壓系統等組成。
2、結構布局
Z3040×16A型搖臂鉆床采用傳統的搖臂鉆床結構方式。性能及特點：
1）、采用液壓變速機構，可節省輔助時間；
2）、主軸正反轉、停車（制動）、變速、空檔用一個手柄控制，操縱輕便；
3）、所有操縱手柄集中安放在很方便的部位，操縱輕便；
4）、主軸箱移動及搖臂回轉輕便、靈活；
5）、主軸箱、搖臂、內外柱采用液壓驅動菱形塊夾緊機構，夾緊力大，夾緊前后主軸位移量小，同時主軸箱內外柱可單獨或聯合夾緊放松；
6）、搖臂上導軌、主軸套筒及內外柱回轉滾柱配合面等處，均進行表面游淬火處理，可延長機床使用壽命；
7）、有完善的安全保護裝置和外柱防護裝置。例如搖臂升降有保險機構，主軸有限位保險，主傳動超扭矩摩擦保險離合器，進給有鋼球保險離合器，外柱有防塵圈，電源接地等，可以保證機床安全工作；
8）、電器箱蓋翻蓋方式的改變，使電器的安裝和維修更加方便，外觀更具觀賞性；
9）、電路更改走線方式，電器操作按鈕集中安置，這使此機床更加安全，操作更加方便。
4．安全防護

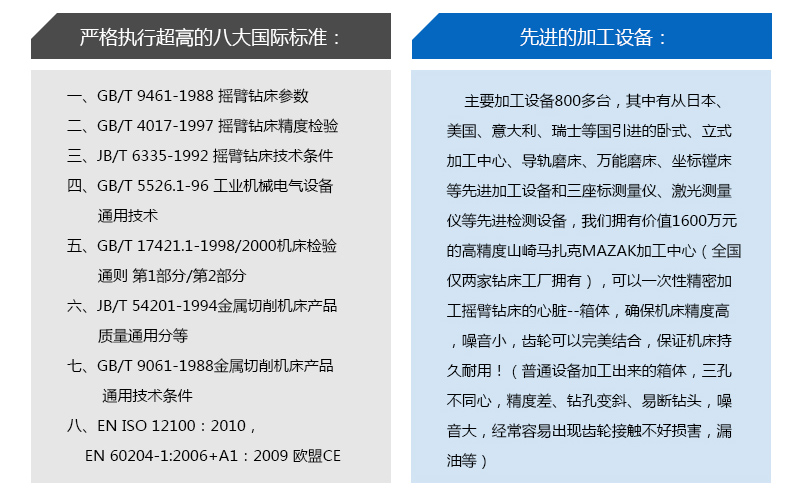

機床的安全及防護符合GB15760金屬切削機床安全防護通用技術條件。機床電氣按照GB/T5226.1-96“工業機械電氣設備通用技術條件”要求進行。 三．裝 箱 單 機床毛重：4000kg 機床凈重：3500kg 箱體尺寸（長×寬×高）：249×104×284，cm
